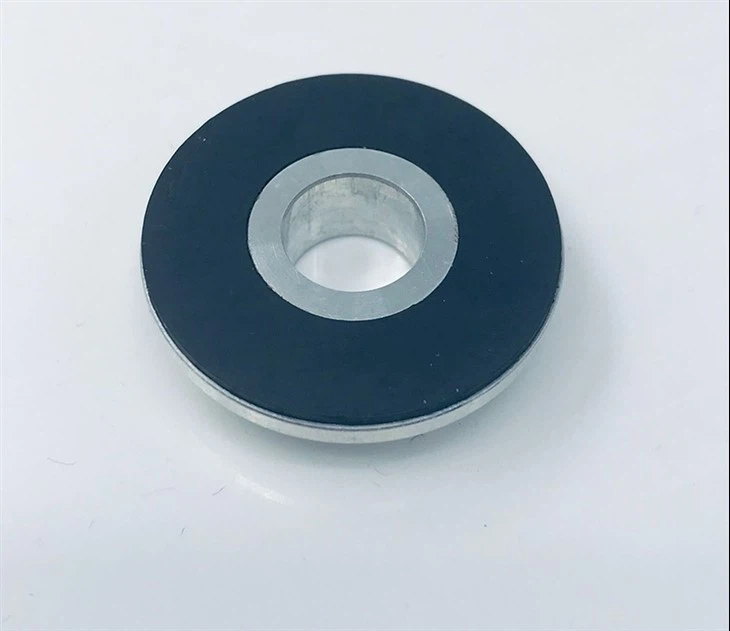

Encode Magnet Untuk IC-Haus

Great Magtech (Xiamen) Electric Co., Ltd ialah salah satu pengeluar dan pembekal magnet pengekodan yang paling boleh dipercayai untuk ic-haus di China. Kami amat mengalu-alukan anda untuk memborong magnet pengekodan berkualiti tinggi untuk ic-haus dari kilang kami. Perkhidmatan yang baik dan harga yang berpatutan disediakan.

1. Spesifikasi Magnet Pengekod:

Magnet pengekod, ialah magnet kekal yang digunakan dalam pengekod atau penderia magnet. Mengikut kesan Hall, pengekod magnet boleh mengesan gerakan dengan menukar fluks magnet yang berkaitan kepada isyarat elektrik. Ia memberi maklum balas dan mengawal gerakan termasuk kedudukan, arah, kelajuan, sudut putaran, anjakan linear. Gelang magnet berbilang-kutub biasanya merupakan pemasangan magnet di mana magnet getah dipasang pada pendakap logam berongga (ketebalan 0.6mm); bahagian magnet getah dimagnetkan, dan bentuk kemagnetan secara amnya berbeza dalam bilangan pasangan kutub (gabungan kutub N dan kutub S) ) bagi dua tiang trek magnet; gelang magnet berbilang-kutub perlu digunakan bersama-sama dengan cip pengekod magnet, yang boleh mengesan sudut mutlak dan kelajuan putaran pengekod berputar magnetik. Kami mengesyorkan menggunakan iC-produk siri MU iC-Haus untuk cip pengekod magnet

2. Ciri Magnet Pengekod:

1) Ringan dan nipis: menjimatkan ruang peralatan, berbanding dengan syarikat lain: kira-kira 1/10 daripada berat boleh dicapai

2) Kebolehsuaian alam sekitar yang sangat baik: menyesuaikan diri dengan persekitaran yang keras seperti habuk, getaran, suhu tinggi, kabus minyak, dll

3) Diameter berongga besar-: sesuai untuk aci berongga-diameter besar, yang boleh disambungkan ke dalam aci berongga sendi robot

4) Mod output ukuran pilihan: apabila digunakan dengan produk siri iC-MU, mod output ukuran tambahan atau mutlak boleh dipilih

5) Peleraian tinggi: digunakan dengan produk siri iC-MU, dalam kes 64 pasangan kutub, sudut boleh diukur sehingga 20bit (1,048,576 bahagian/revolusi yang sama)

3. Kaedah output iC-MU:

Boleh ditetapkan mengikut aplikasi

+ Penambahan (sudut relatif) ▎ A/B/Z - 16bit (- 65},536 nadi/putaran)

+ Mutlak (sudut mutlak) ▎ SPI, SSI, BiSS C ~20bit

+Sin/Cos Output Analog (pilihan tetapan)

+UVW ▎1-16 kutub (untuk pengukuran kutub magnet pemutar motor)

Selepas produk siri magnet-berbilang kutub dan iC-MU dipasang, mod output boleh ditetapkan semasa tetapan awal.

Untuk butiran, sila rujuk helaian parameter iC-Haus Corporation.

4. Permohonan:

5. Faedah

Reka bentuk miniatur

Operasi berkelajuan tinggi

Sambungan kabel fleksibel

mematuhi Rohs

6. Nota:

1) Sila pastikan bahawa larian putaran selepas pemasangan adalah kurang daripada nilai yang disyorkan. ⇒Untuk butiran, sila rujuk senarai parameter iC-Haus Corporation.

2) Tekan masuk perlahan-lahan semasa memasang, dan gunakan pelekat jika perlu.

3) Sila pastikan bahawa jurang antara gelang magnet baris berkembar dan produk siri iC-MU dan sisihan kedudukan pemasangan adalah kurang daripada nilai yang disyorkan.

⇒Untuk butiran, sila rujuk senarai parameter iC-Haus Corporation.

4) Jangan gunakannya dalam persekitaran yang boleh menyebabkan bendasing melekat, seperti serbuk besi.

5) Apabila menggunakan produk ini dalam peranti yang menghasilkan medan magnet, sila sahkan dengan sampel sama ada terdapat sebarang

Kesan.

6) Jangan gunakan, simpan atau simpan produk ini di luar julat suhu yang ditetapkan.

7) Sila sahkan ralat sudut selepas pemasangan pada peranti sebenar.

8) Sila pastikan trek magnet (magnet getah) tidak rosak.

9) Jangan biarkan produk ini terkena hentakan kuat.

10) Jika produk tercicir, sila jangan terus menggunakannya.

11) Jangan gunakan produk ini dalam cecair (air, minyak, dll.).

12) Selepas memuatkan produk ini, sila jangan keluarkan untuk digunakan semula.
